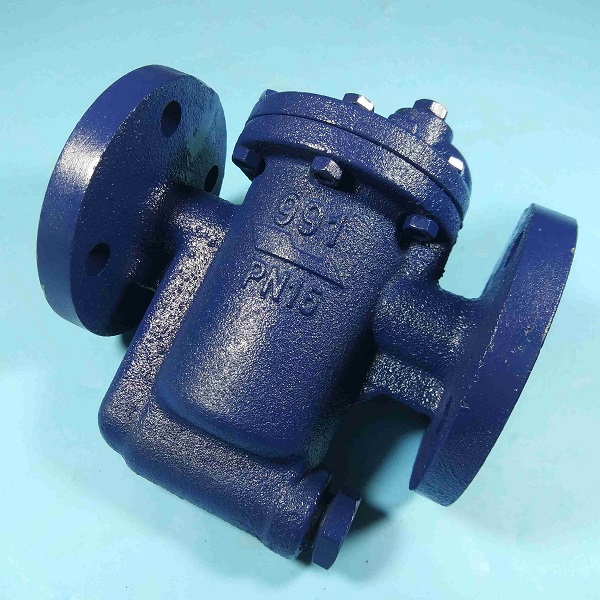

疏水閥有很多種，今天為大家介紹的是倒吊桶式疏水閥。



倒吊桶式疏水閥分為：杠桿倒吊桶式和差壓倒吊桶式（也叫先導倒吊桶式）其原理相似，二者最大的區別是，杠桿倒吊桶式采取的單套開關閉系統，而差壓倒吊桶式（先導倒吊桶式）采取的是雙套開關閉系統，因此差壓倒吊桶式（先導倒吊桶式）相對于杠桿倒吊桶式，相同的體積他的排水量要大，實現了體積小，排量大。

倒吊桶式疏水閥運動步驟共分為四個步，分別為：
一步驟：
冷 車 啟 動 時，倒置桶落 在閥腔底部， 閥座孔開啟， 進入的空氣迅 速排出。

二步驟：
當凝結水進入閥腔 后充滿閥體并浸沒桶 體，并經閥座孔排 出，當蒸汽進入閥腔 后，充滿桶體上部的 蒸汽產生浮力，使桶上浮，帶動杠桿驅使 閥芯關閉閥座孔。

三步驟：
桶體上部部份蒸汽經桶 體的排氣孔排出，聚集在 閥腔頂部，并隨疏水閥的 散熱而凝結，這時倒置桶 的浮力逐漸減少，隨著凝 結水的不斷進入，當桶體下落的力克服了閥座孔前 后的壓差，帶動杠桿和閥 芯打開閉座孔。

四步驟：
閥 座 孔 開 啟 后，凝結水迅 速排出，當蒸 汽再進入進， 重復過程二， 下一循環開始。
